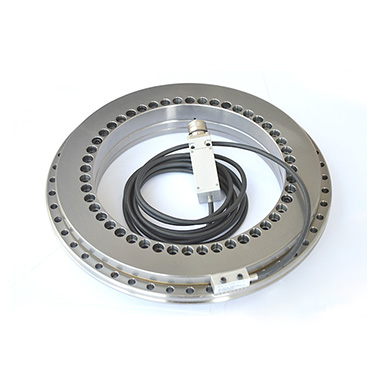

YRTM集成角度测量系统系列

  该系列轴承基于YRT转台轴承,在YRT系列基础上集成了角度测量系统,可实现角度的精确测量,最高精度可达±2角秒,非常适用于对角度定位精度有很高要求的应用场合。

  测量系统由传感器构件和测量尺构成。采用纯电感式的测量原理,信号极其精确,测量精度高。同时由于使用了较高的防护措施,该测量系统在运行当中不会受到来自外部的干扰,例如灰尘烟雾、轻度油污及划痕、磁场等,工作可靠,无需过多维护,适用范围广。可用于高精度回转工作台和旋转轴、分度头、军工雷达、航空、航天及测量和试验中要求对角度旋转精度要求较高的领域。

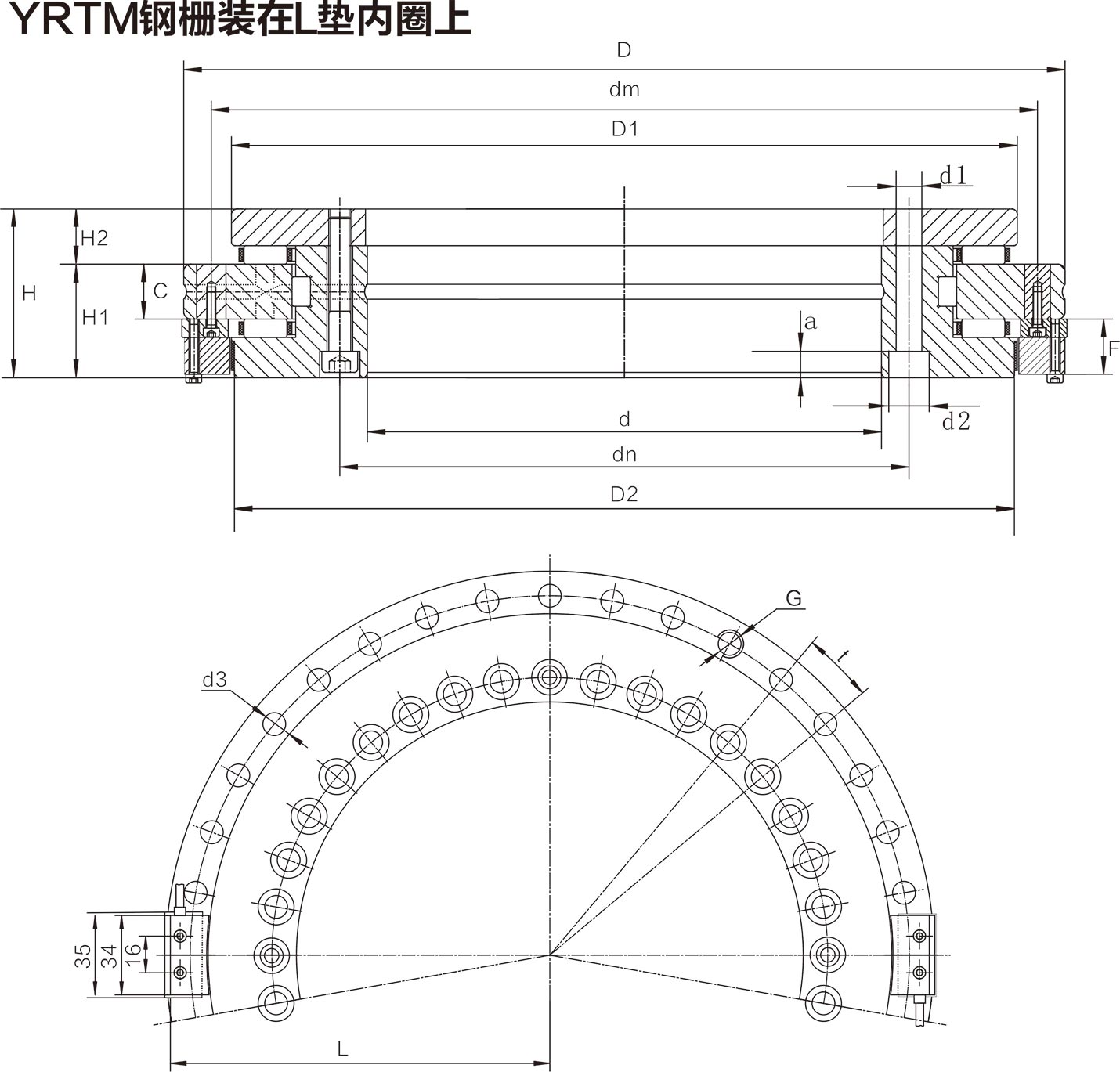

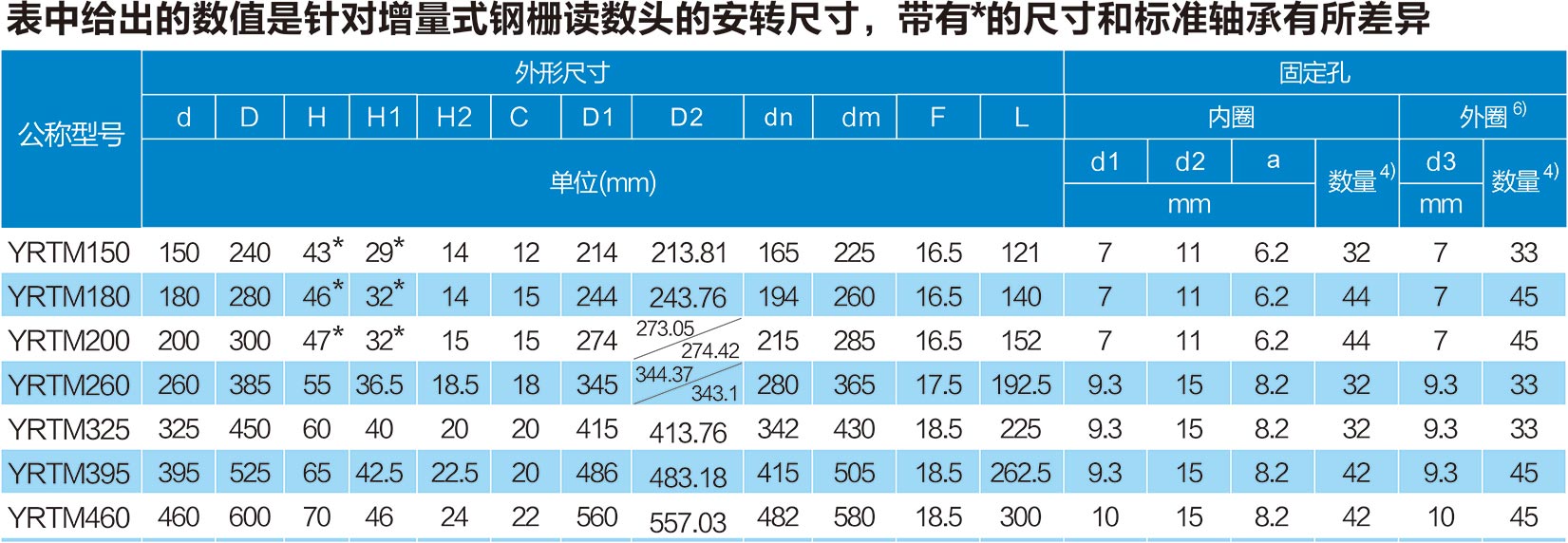

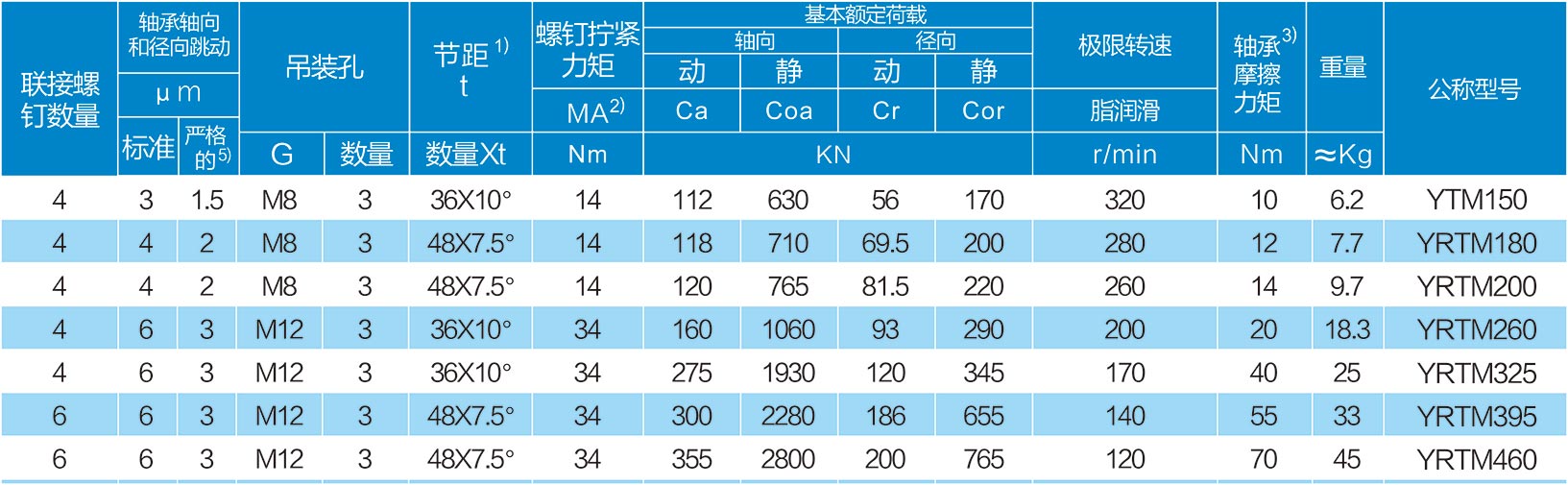

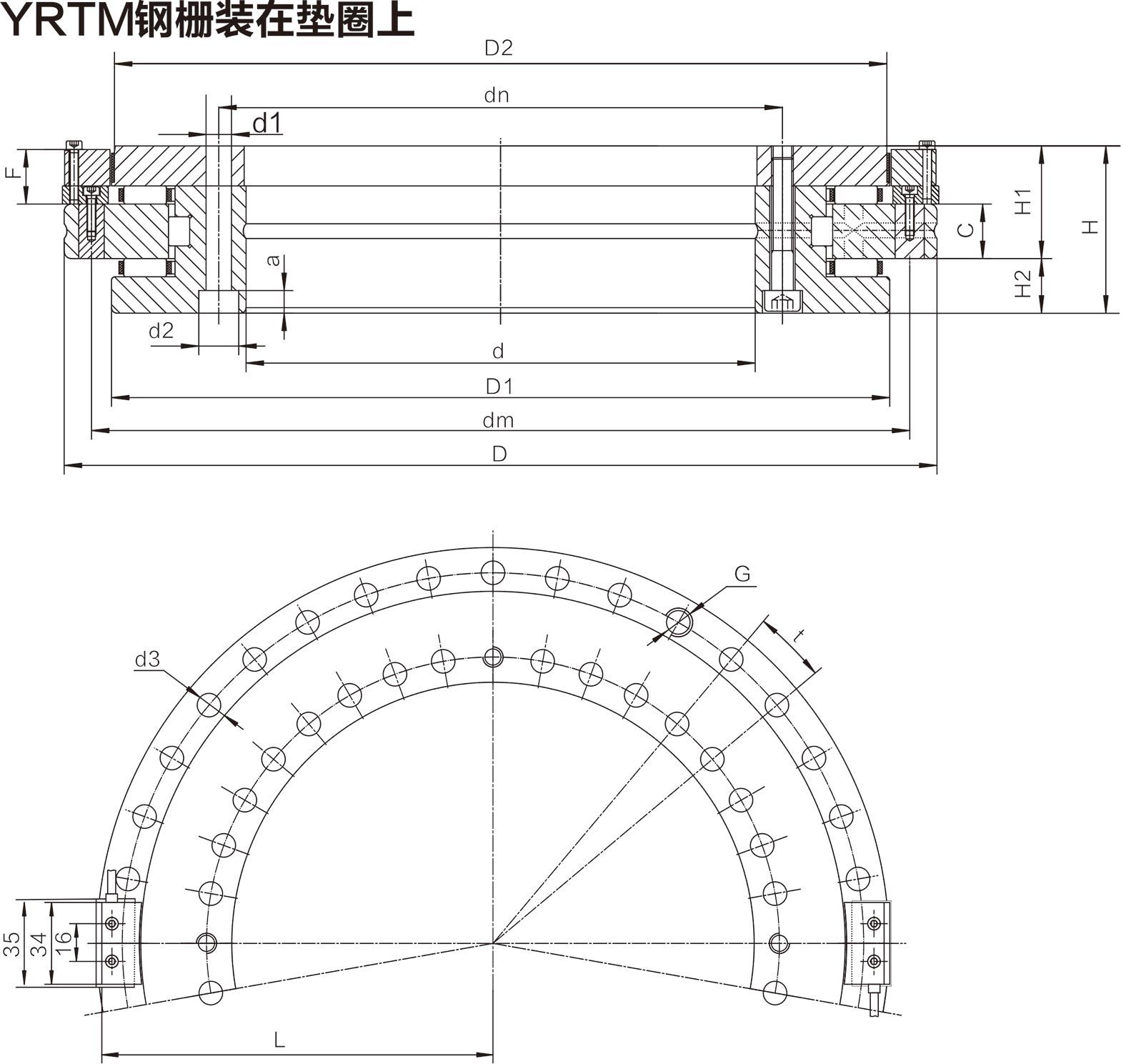

  参数:
